คอนแทคเตอร์รีเลย์ใช้พลังงานเท่าไร?

เฮ้! ในฐานะซัพพลายเออร์ของคอนแทคเตอร์รีเลย์ ฉันมักถูกถามเกี่ยวกับการใช้พลังงานของอุปกรณ์เล็กๆ น้อยๆ เหล่านี้ ดังนั้น ฉันคิดว่าฉันจะเจาะลึกในหัวข้อนี้และแบ่งปันทุกสิ่งที่ฉันรู้กับคุณ

ก่อนอื่น มาทำความเข้าใจว่าคอนแทคเตอร์รีเลย์คืออะไร พูดง่ายๆ ก็คือรีเลย์คอนแทคเตอร์เป็นสวิตช์ควบคุมทางไฟฟ้าที่ใช้สำหรับควบคุมวงจรกำลังสูง มีการใช้ในการใช้งานทุกประเภท ตั้งแต่เครื่องจักรอุตสาหกรรมไปจนถึงระบบ HVAC และเช่นเดียวกับอุปกรณ์ไฟฟ้าอื่นๆ พวกมันใช้พลังงาน

การใช้พลังงานของรีเลย์คอนแทคเตอร์ไม่ใช่ขนาดเดียวที่เหมาะกับทุกหมายเลข ขึ้นอยู่กับปัจจัยหลายประการ ปัจจัยหลักประการหนึ่งคือชนิดของคอยล์ที่ใช้ในคอนแทคเตอร์ ขดลวดคือสิ่งที่สร้างสนามแม่เหล็กที่ทำให้หน้าสัมผัสเปิดหรือปิด

คอยล์ที่ใช้กันทั่วไปในคอนแทคเตอร์มีสองประเภท: คอยล์ AC และคอยล์ DC คอยล์ AC ได้รับการออกแบบมาเพื่อทำงานกับไฟฟ้ากระแสสลับ ในขณะที่คอยล์ DC ใช้สำหรับไฟฟ้ากระแสตรง โดยทั่วไปแล้ว คอยล์ AC มีแนวโน้มที่จะมีการใช้พลังงานพุ่งเข้าที่สูงกว่าเมื่อมีการเปิดใช้งานครั้งแรก เนื่องจากในช่วงเริ่มต้น ความเหนี่ยวนำของคอยล์จะจำกัดอัตราการเพิ่มกระแส แต่เมื่อคอยล์ถึงสถานะคงที่ การใช้พลังงานจะลดลง

ในทางกลับกัน คอยล์ DC มักจะมีการใช้พลังงานที่สม่ำเสมอมากกว่า เนื่องจากทำงานด้วยไฟฟ้ากระแสตรง จึงไม่มีกระแสพุ่งพุ่งเหมือนในคอยล์ AC อย่างไรก็ตาม การใช้พลังงานของคอนแทคเตอร์คอยล์ DC ยังคงอาจแตกต่างกันไป ขึ้นอยู่กับระดับแรงดันไฟฟ้าและความต้านทานของคอยล์

อีกปัจจัยที่ส่งผลต่อการใช้พลังงานคือขนาดและพิกัดของคอนแทคเตอร์ คอนแทคเตอร์ขนาดใหญ่ ซึ่งได้รับการออกแบบมาเพื่อรองรับกระแสและแรงดันไฟฟ้าที่สูงขึ้น มักจะมีการใช้พลังงานสูงกว่า เนื่องจากพวกเขาต้องการพลังงานมากขึ้นเพื่อสร้างสนามแม่เหล็กที่แรงพอที่จะใช้งานหน้าสัมผัสได้อย่างน่าเชื่อถือ

เรามาพูดถึงตัวอย่างที่เฉพาะเจาะจงกัน เอาCJ20 คอนแทคเตอร์. คอนแทคเตอร์นี้ขึ้นชื่อในด้านการออกแบบที่ประหยัด มักใช้ในการใช้งานที่เน้นความคุ้มค่าและประสิทธิภาพที่เชื่อถือได้ การใช้พลังงานของคอนแทคเตอร์ CJ20 ขึ้นอยู่กับแรงดันคอยล์ ตัวอย่างเช่น หากเป็นรุ่นคอยล์ AC 220V กำลังไฟฟ้าเข้าอาจอยู่ที่ประมาณ 15VA ถึง 20VA และกำลังคงอยู่อาจอยู่ที่ประมาณ 3VA ถึง 5VA

แล้วนั่น.KLC1 ​​- F คอนแทคเตอร์. นี่คือคอนแทคเตอร์ประสิทธิภาพสูง มักใช้ในการใช้งานที่ต้องการการสลับที่รวดเร็วและความน่าเชื่อถือสูง เช่น ในการสลับตัวเก็บประจุ เนื่องจากมีลักษณะที่มีประสิทธิภาพสูง จึงอาจมีการใช้พลังงานสูงกว่าเล็กน้อยเมื่อเทียบกับคอนแทคเตอร์อื่นๆ กำลังไฟฟ้าพุ่งเข้าสำหรับคอนแทคเตอร์ KLC1 - F สามารถอยู่ในช่วง 20VA ถึง 30VA ขึ้นอยู่กับรุ่นเฉพาะและแรงดันไฟฟ้าของคอยล์ และกำลังการถือครองโดยทั่วไปจะอยู่ที่ประมาณ 5VA ถึง 8VA

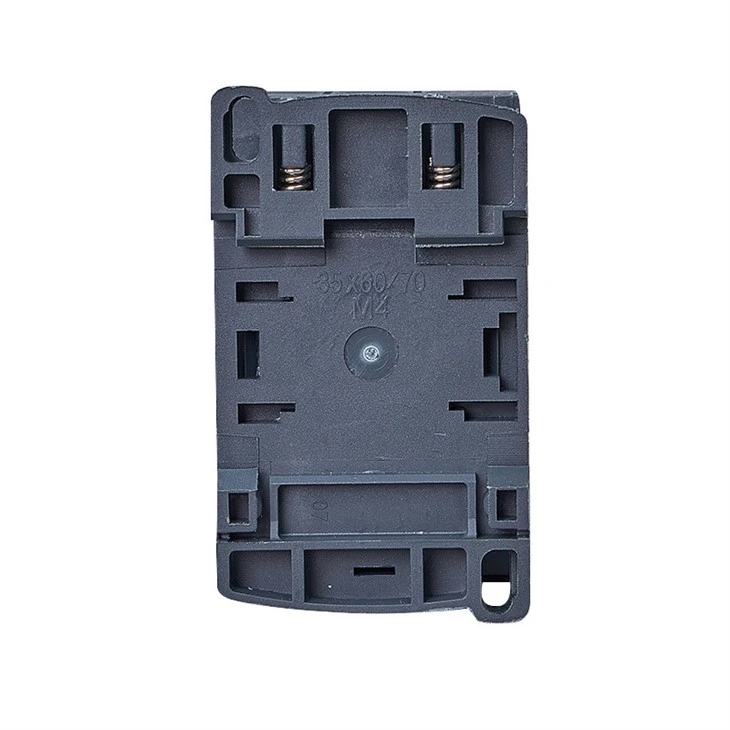

ที่KLC1 ​​- คอนแทค Dยังเป็นตัวเลือกประสิทธิภาพสูงอีกด้วย ลักษณะการใช้พลังงานจะคล้ายกับ KLC1 - F แต่ตัวเลขที่แน่นอนอาจแตกต่างกันไปขึ้นอยู่กับแรงดันไฟฟ้าของคอยล์และข้อกำหนดการใช้งานเฉพาะ สำหรับคอนแทคเตอร์ 110V DC - คอยล์ KLC1 - D ทั่วไป กำลังไฟฟ้าเข้าอาจอยู่ที่ประมาณ 12VA ถึง 18VA และกำลังคงอยู่ประมาณ 4VA ถึง 6VA

การวัดการใช้พลังงานของรีเลย์คอนแทคเตอร์สามารถทำได้โดยใช้มิเตอร์ไฟฟ้า คุณต้องเชื่อมต่อมิเตอร์ไฟฟ้าแบบอนุกรมกับวงจรคอยล์ของคอนแทคเตอร์ ในระหว่างการทดสอบ คุณสามารถสังเกตกำลังไฟฟ้าพุ่งเข้า ซึ่งเป็นกำลังไฟฟ้าสูงสุดที่ใช้ไปเมื่อคอนแทคเตอร์ถูกจ่ายไฟครั้งแรก และกำลังไฟฟ้าคงตัว ซึ่งเป็นกำลังที่ใช้เมื่อปิดหน้าสัมผัสและคอนแทคเตอร์อยู่ในสถานะคงที่

เหตุใดจึงสำคัญที่ต้องทราบการใช้พลังงานของรีเลย์คอนแทคเตอร์? ประการหนึ่งมันช่วยในการออกแบบระบบไฟฟ้า หากคุณทราบว่าคอนแทคเตอร์ใช้พลังงานเท่าใด คุณสามารถคำนวณความต้องการพลังงานรวมของระบบได้ และให้แน่ใจว่าแหล่งจ่ายไฟของคุณสามารถรองรับโหลดได้ ยังส่งผลต่อต้นทุนการดำเนินงานอีกด้วย พลังงานที่สูงขึ้น - คอนแทคเตอร์ที่กินไฟจะทำให้ต้นทุนในการทำงานเพิ่มขึ้นเมื่อเวลาผ่านไป ดังนั้นการเลือกคอนแทคเตอร์ที่ใช้พลังงานน้อยกว่าอาจส่งผลให้ประหยัดต้นทุนได้

นอกจากนี้การลดการใช้พลังงานยังเป็นประโยชน์ต่อสิ่งแวดล้อมอีกด้วย ด้วยการเลือกคอนแทคเตอร์ที่มีความต้องการพลังงานต่ำ เราสามารถมีส่วนช่วยในการอนุรักษ์พลังงานได้ คอนแทคเตอร์สมัยใหม่บางรุ่นได้รับการออกแบบให้มีคุณสมบัติประหยัดพลังงาน เช่น คอยล์กำลังต่ำหรือระบบควบคุมอัจฉริยะที่ลดการใช้พลังงานระหว่างสแตนด์บายหรือในสภาวะการทำงานบางอย่าง

หากคุณอยู่ในตลาดสำหรับคอนแทคเตอร์รีเลย์ การทำความเข้าใจการใช้พลังงานสามารถช่วยให้คุณตัดสินใจได้อย่างมีข้อมูล คุณอาจจำเป็นต้องสร้างความสมดุลให้กับปัจจัยต่างๆ เช่น ต้นทุนเริ่มต้นของคอนแทคเตอร์ ประสิทธิภาพ และการใช้พลังงานในระยะยาว สำหรับการใช้งานที่คอนแทคเตอร์จะต้องได้รับพลังงานเป็นเวลานาน คอนแทคเตอร์ที่มีกำลังไฟต่ำสามารถเป็นตัวเลือกที่ดีในการประหยัดต้นทุนพลังงาน

ในฐานะผู้จำหน่ายคอนแทคเตอร์รีเลย์ ฉันพร้อมช่วยคุณเลือกผลิตภัณฑ์ที่เหมาะกับความต้องการของคุณ ไม่ว่าคุณกำลังมองหาคอนแทคเตอร์ประสิทธิภาพสูง เช่น KLC1 - F หรือตัวเลือกราคาประหยัด เช่น CJ20 ฉันสามารถให้รายละเอียดทางเทคนิคทั้งหมด รวมถึงการใช้พลังงาน เพื่อช่วยให้คุณตัดสินใจได้ดีที่สุด

หากคุณมีคำถามเกี่ยวกับคอนแทคเตอร์รีเลย์ การใช้พลังงาน หรือสนใจซื้อ โปรดติดต่อเราได้เลย ฉันยินดีอย่างยิ่งที่จะพูดคุยและหารือเกี่ยวกับวิธีที่เราจะทำงานร่วมกันเพื่อตอบสนองความต้องการของคุณ

อ้างอิง

• คู่มือวิศวกรรมไฟฟ้า ฉบับต่างๆ
• เอกสารข้อมูลของผู้ผลิตสำหรับคอนแทคเตอร์ CJ20, KLC1 - F และ KLC1 - D
